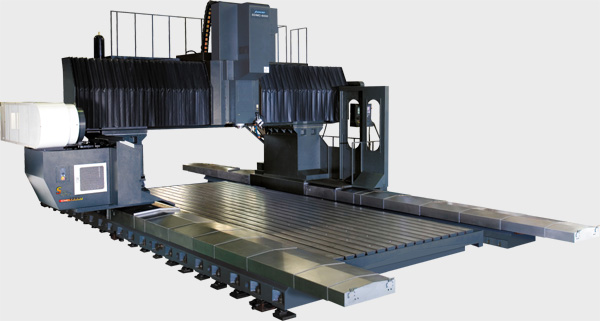

MODEL (Kule Hareketli)

SDMC-6000x2800x800

SDMC-6000x2800x1066

Kolonlar Arası Mesafe

2800

2800

Tabla (mm)

6000 x 2200

6000 x 2200

X Eksen Hareket (mm)

6000

6000

Y Eksen Hareket (mm)

2800

2800

Z Eksen Hareket (mm)

800

1066

W Eksen Hareket (mm)

1000~2500

1000~2500

Spindle Tabla Arası (mm)

150~950

150~1216

Spindle Normu

BT-50 / CAT-50

BT-50 / CAT-50

Spindle Çapı(mm)

Ø90

Ø90

Spindle Devir(rpm)

6000 Hi-Lo Gear

6000 Hi-Lo Gear

Spindle Motor (kW)

22 / 26

22 / 26

X-Y-Z Boşta Hız (m / min)

10~10~10

10~10~10

X-Y-Z Kesme Hızı (mm / min)

1-10000

1-10000

Max. Takım Çapı (mm)

Ø125 (Bitişik Potlarda)

Ø125 (Bitişik Potlarda)

Takım Sayısı

40

40

Max. Takım Çapı (mm)

Ø200

Ø200

Max. Takım Boyu (mm)

400

400

Max. Takım Ağırlığı (kg)

20

20

Takım Değiştirme Metodu

Çift Yönlü En Kısa Yol Üzerinden

Çift Yönlü En Kısa Yol Üzerinden

Tabla Yük Kapasitesi (kg/m2)

3000

3000

Makine Uzunluk (mm)

11200

11200

Makine Genişlik (mm)

6000

6000

Makine Yükseklik (mm)

4265

4531

Makine Ağırlık (Kg)

63000

65000

STANDART AKSESUARLAR

OPSİYONEL AKSESUARLAR

• Soğutma Sistemi
• Spindle Yağ Soğutma Sistemi
• Fener Mili Hava Üfleme
• Otomatik Yağlama Sistemi
• Takım Çantası ve Kullanım Kitapları
• Led Çalışma Lambası
• İki Vidalı Tip Talaş Konveyörü
• Bir Palet Tip Talaş Konveyörü
• Komple Kapalı Kasa
• Rijit Tapping
• FANUC 0iMF Kontrol Sistemi.

• Tablodaki Bilgilerde Değişiklik Yapma Hakkımız Saklıdır.
• Tüm Teknik Özellikler Fanuc Üniteye Göre Düzenlenmişir.

• Takım Ölçme Probu (Renishaw TS-27R or BLUM NT-A2 / NT-A3)
• Parça Ölçme Sistemi (OMP-60 ve BLUM TC-50)
• Lineer Cetvel
• Çift Spindle
• Z Eksen Hareket 1066 / 1200 / 1500 mm Yükseltme
• Takım İçi Su Verme Sistemi
• Fener Mili İçinden Su Verme Sistemi (20, 30 bar ve daha yüksek)
• Kollu Tip Magazin 60/80/120 Takım ve Fazlası
• 2 Eksen NC Freze Kafa
• 5 Eksen Kafa
• 90 Derece Açılı Kafa
• Spindle Kenarından Takım Soğutma Sistemi (Su ile)
• Manual Guide (Fanuc)
