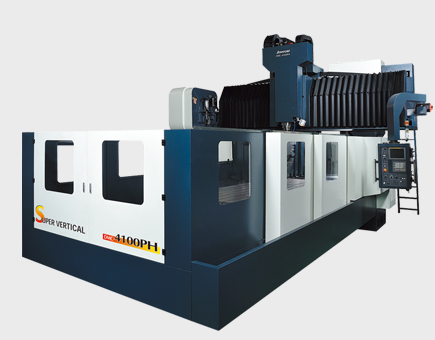

MODEL

DMC-3100P / 3100PH

DMC-4100P / 4100PH

Kolonlar Arası Mesafe (mm)

2400

2400

2400

2400

2400

2400

Tabla(mm)

3200 x 2050

3200 x 2050

3200 x 2050

4200 x 2050

4200 x 2050

4200 x 2050

X Eksen Hareket (mm)

3100

3100

3100

4100

4100

4100

Y Eksen Hareket (mm)

2300

2300

2300

2300

2300

2300

Z Eksen Hareket (mm)

800

800

800

800

800

800

Spindle-Tabla Mesafesi

150~950 mm

150~950 mm

Spindle Normu

BT-40 / CAT-40

3100P , 4100P

BT-50 / CAT-50

3100PH, 4100PH

Spindle Rulman Çapı

Ø70 mm

Ø90 mm

Spindle Devri (rpm)

8000

6000

Spindle Motor (kW)

7.5 / 11 Hi Lo Gear

22 / 26 Hi Lo Gear

X-Y-Z Boşta Hızı

12 / 12 / 12 (m / min)

12 / 12 / 12 (m / min)

X-Y-Z Kesme Hızı

1~10000 (mm/min)

1~10000 (mm/min)

Max. Takım Çapı

Ø75 mm (Bitişik Potlarda)

3100P, 4100P

Ø125 mm (Bitişik Potlarda)

3100PH, 4100PH

Takım Sayısı

Kollu Tip 24

Kollu Tip 24

Max. Takım Çapı

Ø100 mm

Ø200 mm

Max. Takım Boyu

320 mm

400 mm

Max.Takım Ağırlığı

10 Kg

15 Kg

Takım Değiştirme

Çift Yönlü En Kısa Yol Üzerinden

Çift Yönlü En Kısa Yol Üzerinden

Tabla Yük Kapasitesi

10000 Kg

10000 Kg

10000 Kg

10000 Kg

10000 Kg

10000 Kg

Makine Uzunluğu

8482 mm

8482 mm

8482 mm

10980 mm

10980 mm

10980 mm

Makine Genişliği

5580 mm

5580 mm

5580 mm

5580 mm

5580 mm

5580 mm

Makine Yüksekliği

3960 mm

3960 mm

3960 mm

3960 mm

3960 mm

3960 mm

Makine Ağırlığı

35000 Kg

35000 Kg

35000 Kg

41000 Kg

41000 Kg

41000 Kg

STANDART AKSESUARLAR

OPSİYONEL AKSESUARLAR

• Soğutma Sistemi
• Spindle Yağ Soğutma Sistemi
• Fener Mili Hava Üfleme
• Otomatik Yağlama Sistemi
• Takım Çantası ve Kullanım Kitapları
• Led Çalışma Lambası
• İki Vidalı Tip Talaş Konveyörü
• Bir Palet Tip Talaş Konveyörü
• Komple Kapalı Kasa
• Rijit Tapping
• FANUC 0iMF Kontrol Sistemi.

• Tablodaki Bilgilerde Değişiklik Yapma Hakkımız Saklıdır.
• Tüm Teknik Özellikler Fanuc Üniteye Göre Düzenlenmişir.

• Takım Ölçme Probu (Renishaw TS-27R)
• Lineer Cetvel
• Takım İçi Su Verme Sistemi
• Fener Mili İçinden Su Verme Sistemi (20, 30 bar ve daha yüksek)
• Kollu Tip Magazin 32/40 Takım ve Fazlası (BT/ CAT)
• Built-in spindle 15000/18000/20000 rpm for HSK A63
• Built-in spindle 10000 rpm HSK A100
• 2 Eksen NC Freze Kafa
• Spindle Kenarından Takım Soğutma Sistemi (Su ile)
• Manual Guide
• Parça Ölçme Sistemi (OMP-60 ve BLUM TC-50)
