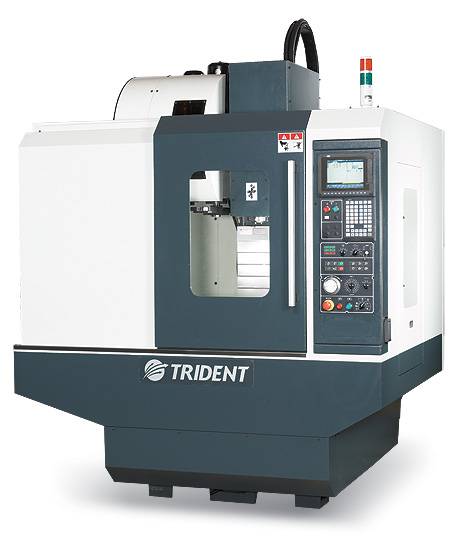

TR 70 Serisi
|
70E
|
70D
|
70A
|
703
|
703A
|
X-Hareket mm
|
700
|
Y-Hareket mm
|
400
|
Z-Hareket mm
|
400
|
500
|
350
|
430
|
Spindle ile Tabla arası mm
|
150~550
|
150~650
|
150~500
|
150~580
|
TABLA
|
Tabla Ebatları mm
|
850 x 420
|
Max. Tabla Yük Kapasitesi kg
|
250
|
T-Slot
|
14x100x4
|
FENER MİLİ
|
Devir rpm
|
8000
|
10000
|
Max. Tapping Speed rpm
|
3000
|
4000
|
Fener Mili Normu
|
7/24 NO:40
|
7/24 NO:30
|
Güç Aktarma
|
Kayış
|
Direct Drive
|
İLERLEME HIZLARI
|
Boşta İlerleme Hızı (G00)
|
48/48/48 m/dk
|
48/48/60 m/dk
|
Kesme İlerleme Hızı (G01)
|
10000 mm/dk
|
MAGAZİN
|
Takım Tutucu
|
BT 40
|
BT 30
|
Magazin Tipi
|
Disk
|
Disk
|
Kollu Tip
|
Disk
|
Kollu Tip
|
Kapasite
|
12
|
14
|
24+1
|
12
|
20+1
|
Max. Uzunluk mm
|
250
|
200
|
Max. Çap mm
|
100
|
80
|
100
|
63
|
Max. Takım Ağırlığı kg
|
3
|
4
|
2.5
|
3
|
Time (T to T) sn
|
1.8
|
2.2
|
1.4
|
1.5
|
MOTORLAR
|
X-Eksen kw
|
1.5(Mitsubishi) / 1.2(Fanuc)
|
Y-Eksen kw
|
1.5(Mitsubishi) / 1.2(Fanuc)
|
Z-Eksen kw
|
3.0(Mitsubishi) / 3.0(Fanuc)
|
Fener Mili kw
|
5.5/3.7
|
7.5/5.5
|
3.7/2.2
|
DİĞER
|
E x D x Y cm
|
190x252x280
|
200x252x280
|
195x252x260
|
190x252x280
|
Net Ağırlık kg
|
3350
|
3600
|
3350
|
3600
|
Standart Aksesuarlar
|
Opsiyonel Aksesuarlar
|
Fener Mili Soğutma Sistemi
|
Otomatik Kapı
|
Çalışma Lambası
|
Transformatör, Regülatör
|
Takım Soğutma Sistemi
|
10,000 RPM Fener Mili (Yalnızca BT40)
|
Denge Blokları
|
12,000 RPM Fener Mili
|
Vidalı Tip Talaş Konveyörü
|
15,000 RPM Fener Mili (TR-70E Dışında)
|
Otomatik Yağlama Sistemi
|
24,000 RPM Fener Mili (Yalnızca TR-703, TR-703A)
|
Takım Çantası
|
Fener Mili İçten Su Verme Sistemi
|
İki Renkli Led Alarm Lambası
|
Otomatik Takım Boyu Ölçme Sistemi
|
TFT LCD Monitör
|
İş Parçası Hava Yıkama Sistemi
|
|
4.Eksen (NC rotary table)
|
|
5.Eksen (4th axis with tilting shaft)
|
