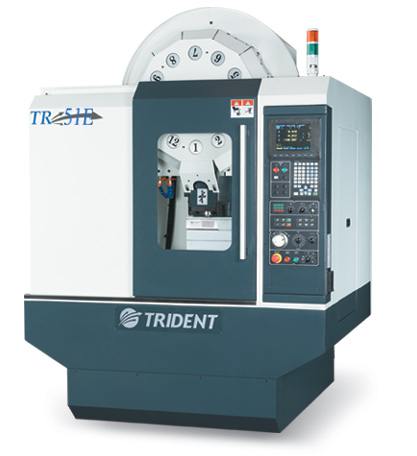

TR 51 Serisi
|
51E
|
51D
|
51A
|
513
|
513A
|
|
X-Hareket mm
|
510
|
|
Y-Hareket mm
|
400
|
|
Z-Hareket mm
|
400
|
500
|
350
|
430
|
|
Spindle Ucu ile Tabla Arası mm
|
150~550
|
150~650
|
150~500
|
150~580
|
|
TABLA
|
|
|
Tabla Ebatları mm
|
600x420
|
|
Max. Tabla Yükü Kg
|
250
|
|
T-Slot
|
14x100x4
|
|
FENER MİLİ
|
|
|
Devir rpm
|
8000
|
10000
|
|
Max. Tapping Speed rpm
|
3000
|
4000
|
|
Fener Mili Normu
|
7/24 NO:40
|
7/24 NO:30
|
|
Güç Aktarım
|
Kayış
|
Direct Drive
|
|
KESME HIZI
|
|
|
Boşta İlerleme (G00) m/dk
|
48/48/48
|
48/48/60
|
|
Kesme İlerlemesi (G01) mm/dk
|
10000
|
|
MAGAZİN
|
|
|
Takım Tutucu
|
BT# 40
|
|
|
BT# 30
|
|
|
Magazin Tipi
|
Disk
|
Disk
|
Kollu
|
Disk
|
Kollu
|
|
Kapasite
|
12
|
14
|
24+1
|
12
|
20+1
|
|
Max. Uzunluk mm
|
250
|
200
|
|
Max. Çap mm
|
100
|
80
|
100
|
63
|
|
Max. Takım Ağırlığı kg
|
3
|
4
|
2.5
|
3
|
|
Süre (T to T) sn
|
1.8
|
2.2
|
1.4
|
1.5
|
|
MOTOR
|
|
|
X-Eksen kw
|
1.5(Mitsubishi) / 1.2(Fanuc)
|
|
Y-Eksen kw
|
1.5(Mitsubishi) / 1.2(Fanuc)
|
|
Z-Eksen kw
|
3.0(Mitsubishi) / 3.0(Fanuc)
|
|
Fener Mili kw
|
5.5/3.7
|
7.5/5.5
|
3.7/2.2
|
|
DİĞER
|
|
|
G x D x Y cm
|
165x252x280
|
190x252x280
|
155x252x260
|
165x252x280
|
|
Net Ağırlık Kg
|
3100
|
3250
|
3100
|
3250
|
|
Opsiyonel Aksesuarlar
|
Standart Aksesuarlar
|
|
12,000 RPM Fener Mili
|
Fener Mili Hava Soğutma Sist.
|
|
15,000 RPM Fener Mili (51E Hariç)
|
Çalışma Lambası
|
|
24,000 RPM Fener Mili (Yalnızca TR-513, TR-513A)
|
Takım Soğutma Sistemi
|
|
Yükseltilmiş Motor Gücü
|
Vidalı tip Talaş Konveyörü
|
|
Fener Mili İçi Su Verme Sistemi 20 Bar (51E Hariç)
|
Otomatik Yağlama Sistemi
|
|
Otomatik Takım Boyu Ölçme Sistemi
|
Takım Çantası
|
|
Otomatik Kapı
|
İki renkli LED Alarm Lambası
|
|
Transformatör, Regülatör
|
TFT LCD Monitör
|
|
İş Parçası Havalı Yıkama Sistemi
|
|
|
4. Eksen, 5. Eksen
|
|
