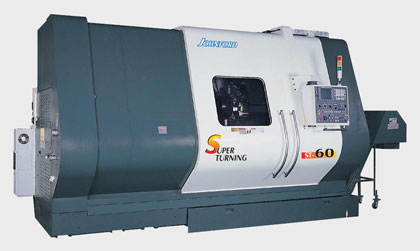

MODEL ST SERİSİ
40 AX
60 AX
70 AX
40 BX
60 BX
70 BX
40 CX
60 CX
70 CX
Çevirme Çapı
1020 mm
Tornalama Çapı
800 mm
Ayna (“)
12" (Std.) 15" (Opt.)
15" (Std.) 17.7" (Opt.)
20.1" (Std.) 24" (Opt.)
Çubuk Kapasitesi
91 (Std.) /102 (Opt.) mm
116 mm
139 mm
Spindle Normu
A2-8 / A2-11 (Opt.)
A2-11
A2-15
Spindle İç Çapı
115 mm
132.5 mm
152 mm
Spindle Kademesi
Otomatik 2 Kademe
Otomatik 4 Kademe
Spindle Devri (Kayışlı Aktarım)
3000 rpm 12"(91 Ayna) 2800 rpm 12"(102 Ayna) 2500 rpm 15"(102 Ayna)
2000 rpm
1500 rpm (Std.) 1400 rpm (Opt.)
Spindle Devri
-
1200 rpm Dişlili Aktarım
Spindle Motor
22 / 26 kw
30 / 37 kw
Spindle Rulman Çapı
160 mm
180 mm
200 mm
Takım Sayısı
12
X Eksen Hareket
420 mm
Y Eksen Hareket
±75 mm (Ops.)
Z Eksen Hareket
800/1200/1600 mm
Boşta Hareket
X: 12 / Y: 10 / Z: 16 m/dk
K. Punta Hareketi
500/900/1300 mm
K. Punta Pinol Hareket
125 mm
K. Punta Pinol Çapı
Ø125 mm
Karşı Punta Normu
MT#5
X Eksen Motor
7 kw
Y Eksen Motor
3 kw (Ops.)
Z-Eksen Motor
Banko Açısı
60°
Ağırlık (kg)
11200
12200
13300
11300
12300
13400
11350
13350
13450
Makine Ebatları
G / Y 2270 x 2765 (ST 70 için 2290 x 2765) mm
U 5132 / 6195 / 6482 mm
STANDART AKSESUARLAR
OPSİYONEL AKSESUARLAR
