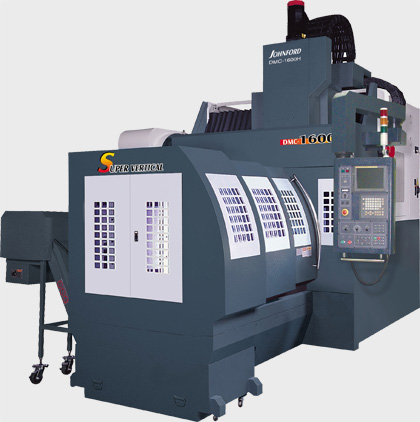

MODEL

DMC-1600/1600H

DMC-2100/2100H

DMC-3100/3100H

DMC-4100/4100H

Kolonlar Arası Mesafe

1300 mm

1300 mm

1300 mm

1300 mm

Tabla (mm)

1700 x 1100

2200 x 1100

3200 x 1100

4200 x 1150

X Eksen Hareket (mm)

1600

2050

3050

4100

Y Eksen Hareket (mm)

1300

1300

1300

1300

Z Eksen Hareket (mm)

800

800

800

800

Spindle ile Tabla Arası

150 ~ 950 mm

150 ~ 950 mm

150 ~ 950 mm

150 ~ 950

Spindle Normu

BT-40/CAT-40

DMC-1600, 2100, 3100, 4100 İçin

BT 50/CAT-50

DMC-1600H, 2100H, 3100H, 4100H İçin

Spindle Çapı (Rulman)

70 mm

90 mm

Spindle Devri (rpm)

8000

6000

Spindle Motor (kW)

7.5/11 Hi Lo Gear

15/18,5 Hi Lo Gear

X-Y-Z Boşta Hız (m/dk)

15x15x12

15x15x12

12x15x12

12x15x12

Kesme Hızı (mm/dk)

1~10000

1~10000

1~10000

1~10000

Bitişik Max. Takım Çapı

Ø75 mm

DMC-1600, 2100, 3100, 4100

Ø125 mm

DMC-1600H, 2100H, 3100H, 4100H

Magazin Tipi ve Kapasite

Kollu Tip 24

Kollu Tip 24

Max. Takım Çapı (Bir Boş Bir Dolu)

Ø100 mm

Ø200 mm

Max. Takım Boyu

320 mm

400 mm

Max. Takım Ağırlığı

10 Kg

15 Kg

Takım Değişme Metodu

Çift Yönlü Hareket ile En Kısa Yoldan

Tabla Yük Kapasitesi (kg)

6000

6000

6000

6000

Makine Boyu (mm)

5590

6515

8515

10850

Makine Genişliği (mm)

3300

3300

3300

3515

Makine Yüksekliği (mm)

3800

3800

3800

3880

Makine Ağırlığı (Kg)

20400

23600

26800

30100

STANDART AKSESUARLAR

OPSİYONEL AKSESUARLAR

• Soğutma Sistemi
• Fener Mili Hava Üfleme
• Otomatik Yağlama Sistemi
• Takım Çantası ve Kullanım Kitapları
• Çalışma Lambası
• İki Vidalı Tip Talaş Konveyörü
• Bir Palet Tip Talaş Konveyörü
• Fener Mili Soğutma Sistemi
• Komple Kapalı Kasa
• Rijit Tapping
• FANUC 0iMF Kontrol Sistemi.

• Tablodaki Bilgilerde Değişiklik Yapma Hakkımız Saklıdır.
• Tüm Teknik Özellikler Fanuc Üniteye Göre Düzenlenmişir.

• Takım Ölçme Probu (Renishaw TS-27R or BLUM NT-A2 / NT-A3 )
• Lineer Cetvel
• Takım İçi Su Verme Sistemi
• Fener Mili İçinden Su Verme Sistemi (20, 30 bar ve daha yüksek)
• Kollu Tip Magazin 32/40 Takım ve Fazlası (BT50, CAT50)
• Kollu Tip Magazin 32 Takım ve Fazlası (BT40 / HSKA63)
• Built-in spindle 15000/18000/20000 rpm for HSK A63
• Built-in spindle 10000 rpm HSK A100
• Manual Guide
• Parça Ölçme Sistemi (OMP-60 ve BLUM TC-50)
